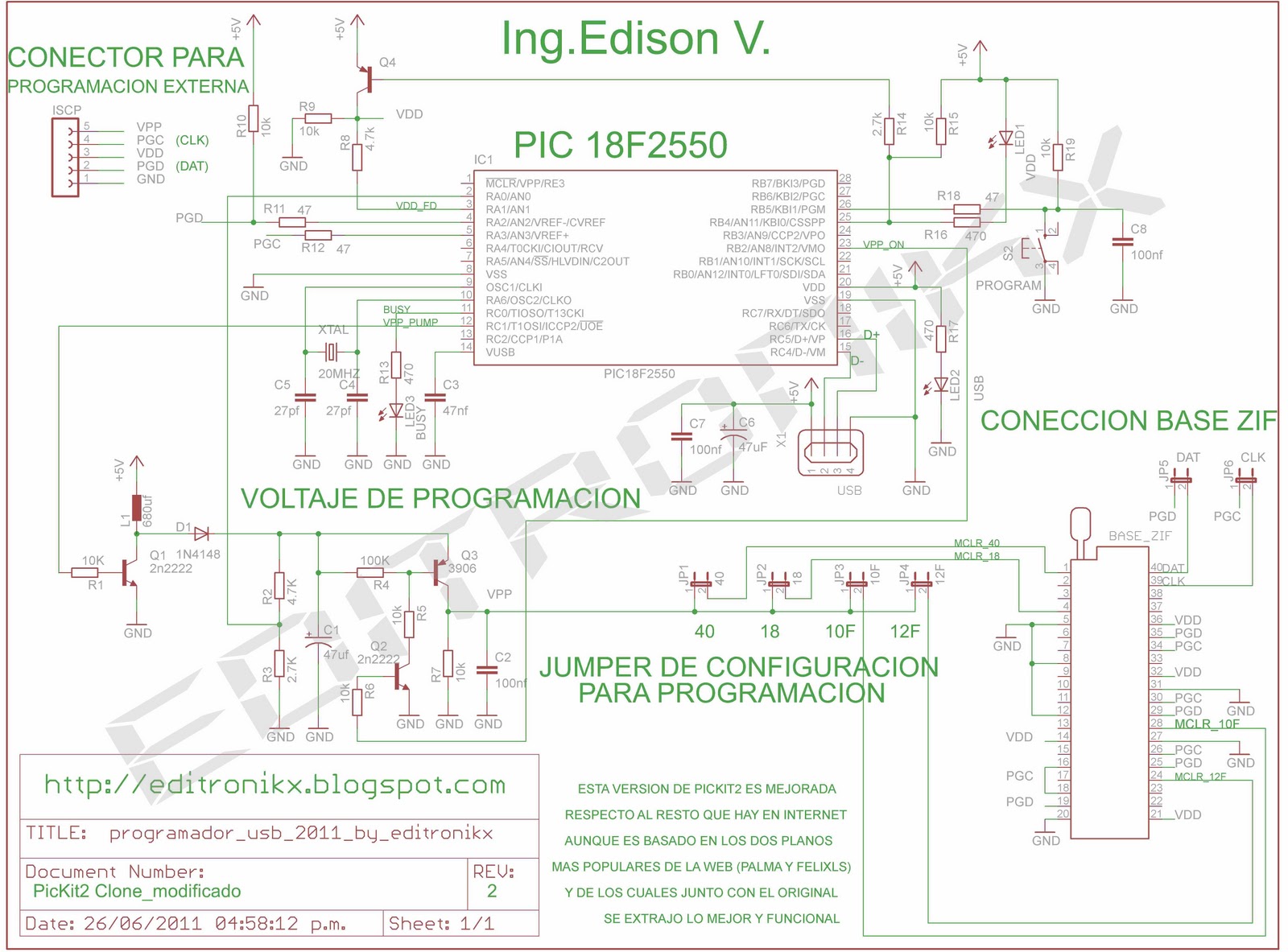

bueno aquí les traigo un aporte que en ninguna parte de la web lo va a encontrar es el plano del pickit2_clon modificado, este proyecto lo desarrolle gracias al análisis de todos lo planos que hay en Internet acerca de este tema, llegue hasta comprar uno para mirar que diferencian tenían entre todos. y aplicando ingeniería inversa llegue a la conclusión la cual esta resumida en este plano que funciona excelente con cualquier PIC comprobado al 100%.
Los planos de los que me base son los de Suky de argentina, palma de colombia, y felix que son lo planos mas populares, lo que hice fue comprar uno comercial (clon) y vereificar a cual de los que hay en la web pertenecia, pues mi sorpresa es que el que compre tenia de todos un poquito pero a la larga todos cumplen el mismo propósito, mi labor fue tomar la tarjeta que compre y sacar el plano mediante el analisis del PCB y luego saque el propio plano.
el PCB es completamente de mi autoria, el schematics es una mezcla de los mejores que encontre, aclaro que yo no invente ni diseñe el plano (diseñe mediante ingenieria inversa eso si), he mirado que el suky tiene unas modificaciones mas actualizadas que el que tengo, ya que soporta pic de 3.3v y 5v, en cambio el que tengo programar los programa pero es peligroso a quemas los dspic (cuando hiceeste plano no estaban publicadas las modificaciones que pesenta suky)
Los planos de los que me base son los de Suky de argentina, palma de colombia, y felix que son lo planos mas populares, lo que hice fue comprar uno comercial (clon) y vereificar a cual de los que hay en la web pertenecia, pues mi sorpresa es que el que compre tenia de todos un poquito pero a la larga todos cumplen el mismo propósito, mi labor fue tomar la tarjeta que compre y sacar el plano mediante el analisis del PCB y luego saque el propio plano.
el PCB es completamente de mi autoria, el schematics es una mezcla de los mejores que encontre, aclaro que yo no invente ni diseñe el plano (diseñe mediante ingenieria inversa eso si), he mirado que el suky tiene unas modificaciones mas actualizadas que el que tengo, ya que soporta pic de 3.3v y 5v, en cambio el que tengo programar los programa pero es peligroso a quemas los dspic (cuando hiceeste plano no estaban publicadas las modificaciones que pesenta suky)
aquí les dejo la foto y en la sección de tutoriales puede descargar el PDF del plano.
