Como hacer puentes para protoboard

En electrónica es común tener que hacer puentes para todo tipo de conexión en protoboard, por lo común se usan pequeños cables con revestimiento para que el circuito quede bien estética y funcionalmente. En el comercio hay KIT de electronica que contienen puentes normales y puentes con punta dura y soporte para realizar conexiones rapidas, ya sea para protoboard o usarse con entrenadoras, modulos Arduino etc.

en este tutorial les voy a explicar como hacerlos sin tener que comprarlos.

Materiales

cable UTP categoria 5
Alfileres
termoencogible de 5mm o 3mm
fosforera o pistola de calor
cortafrio
estaño y crema
pinzas
manos a la obra.
palos de chupetes "bombom bum"

primero vamos hacer uno con el palo plastico de una colombina (aca en colombia se le llama asi) o chupete, cortamos dos pedasos de 2 cm

 ahora cortamos el alfiler

cortamos unos 15cm de cable utp(recomiendo el que viene de color gris no de cobre) y le pelamos la punta

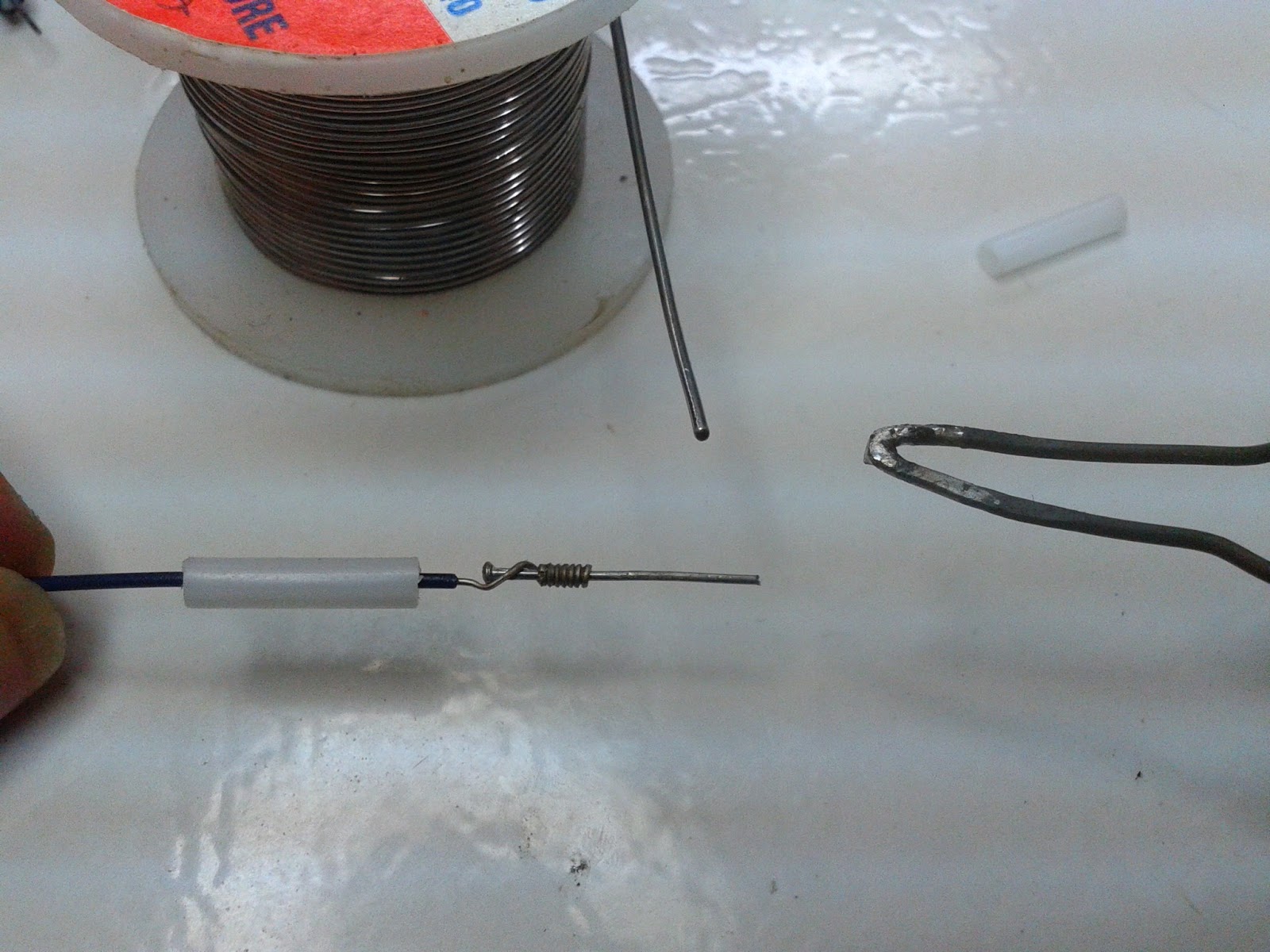

se hace un empalme enrollando el cable alrededor del alfiler

se aplica crema y estaño

metemos el alfiler en el palo plastico

forramos el palo con termoencogible

aplicamos calor

se repite este proceso en el otro lado y quedan listos nuestros puentes

ahora estan listos para nuestros proyectos

como vemos en la imagen tambien hice puentes sin usar palo plástico  se hace los mismo pero se coloca un poco de cinta de papel y encima se coloca el temoencogible de 3mm asi las puntas serán mas angostas.

espero este tutorial sea de ayuda y construyan las cosas por si mismos, por que las cosas que uno mismo hace tienen mas gusto y mejoran el proposito de tus metas

Fin
